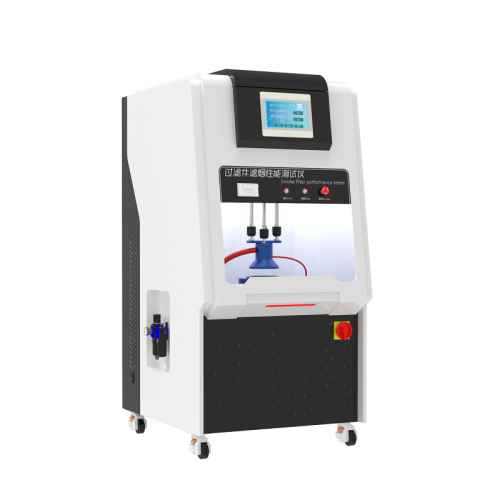

公司生产的过滤件滤烟性能试验台，是在参考国外类似设备的基础上进行自主吸收，作了进一步的改进，依据GB 2890-2009《呼吸防护 自吸过滤式防毒面具》 7.9 过滤件滤烟性能测试重新设计生产的对滤料和过滤件性能进行过滤效率及滤烟性能的装置。采用玉米油气溶胶发生器，光度计或者粒子计数器采集系统。

依据标准

GB 2890-2009《呼吸防护 自吸过滤式防毒面具》

GB21976.7-2012过滤式消防自救呼吸器

试验内容

过滤件滤烟性能

整机技术参数

1.气溶胶类型：玉米油

2.气溶胶动力学粒径范围：（0.02-2）um，质量中径0.3um（油性）

3.光度仪：浓度范围1ug/m3-200mg/m³，±1%美国TSI

4.采样流量范围：（1〜10） L/min

5.压差测试量程：0-2000 Pa，精度：1%F.S

6.风量测试范围：20-100L/min，精度：2%F.S

7.效率测量范围：过滤效率（0〜99.999）%，分辨率0.003% ；

8.自动化操作和数据管理：自主研发专用软件

9.电源：220 VAC，50Hz，1.5kW

10.压缩空气要求：0.6MPa下空气流量为300L/min

工作环境要求

A试验室进气温度：（25±5）℃；

B试验室进气环境温湿度：（30±10）%RH；

C电力：中国制式，供电电压AC220V±10%，供电频率50Hz±1%，功率1.5kW；

压缩空气要求：0.6MPa下空气流量为300L/min

性能特点

A------试验台是一台全自动的仪器，通过一台工控机控制以下运行，所有工作参数自动反馈控制及读取：流量，阻力，压差，效率。 在一次测量周期中，测量采样颗粒个数和样品阻力。试验台提供二台气溶胶发生器，油性气溶胶发生器，可以使用DOP、玉米油等油性物质。

B------根据滤料或过滤元件的类别选择不同夹具

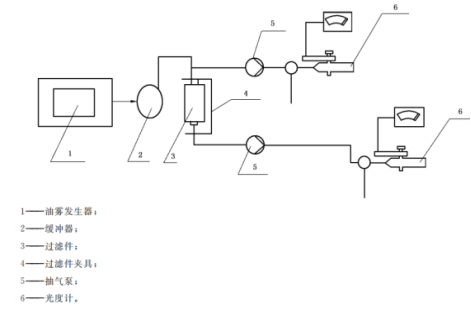

C------压缩空气经稳压过滤后分为三路，一路进入气溶胶发生器，发射出含颗粒物的混合气，然后再与另一路压缩空气在混合器内稀释混合，产生所需的检测介质，还有一路压缩空气进入气缸使上下夹具闭合夹紧样品。

D----------风量通过流量计形成回路实时监控，保证测试流量的精确和稳定，风量20-100L/min。气溶胶粒子数量采用发生器进行手动调节，颗粒上下游采集使用1台进行数据采集。E-----------------滤烟性能测试时，真空泵抽取规定流量的检测介质通过夹具，测试结果通过1台计数器分别测出上下游颗粒物的计数浓度后计算得到。

F--------------阻力由压力传感器测量夹具内样品上、下游的压力差得到。

油性发生器

主要技术参数如下：

粒径范围：0.01～2mm
平均粒径：0.3mm
动力学范围：＞10⁷个/cm³
几何标准偏差：小于 2.0

雾化式气溶胶发生器流量大，并内置稀释系统。用户可以选择启用的喷嘴数量，每个喷嘴都能在 6.5 lpm 流量（压力 25psig）下产生超过10⁷个/cm³的粒子。内置稀释系统通过阀门和转子流量计来控制，输出粒子浓度可调。多分散高浓度气溶胶。通过雾化溶液产生多分散系气溶胶，也可以通过雾化悬浮的单分散粒子来产生单分散气溶胶，主要用于玉米油的发生
